1.电冰箱操作显示电路的结构特点

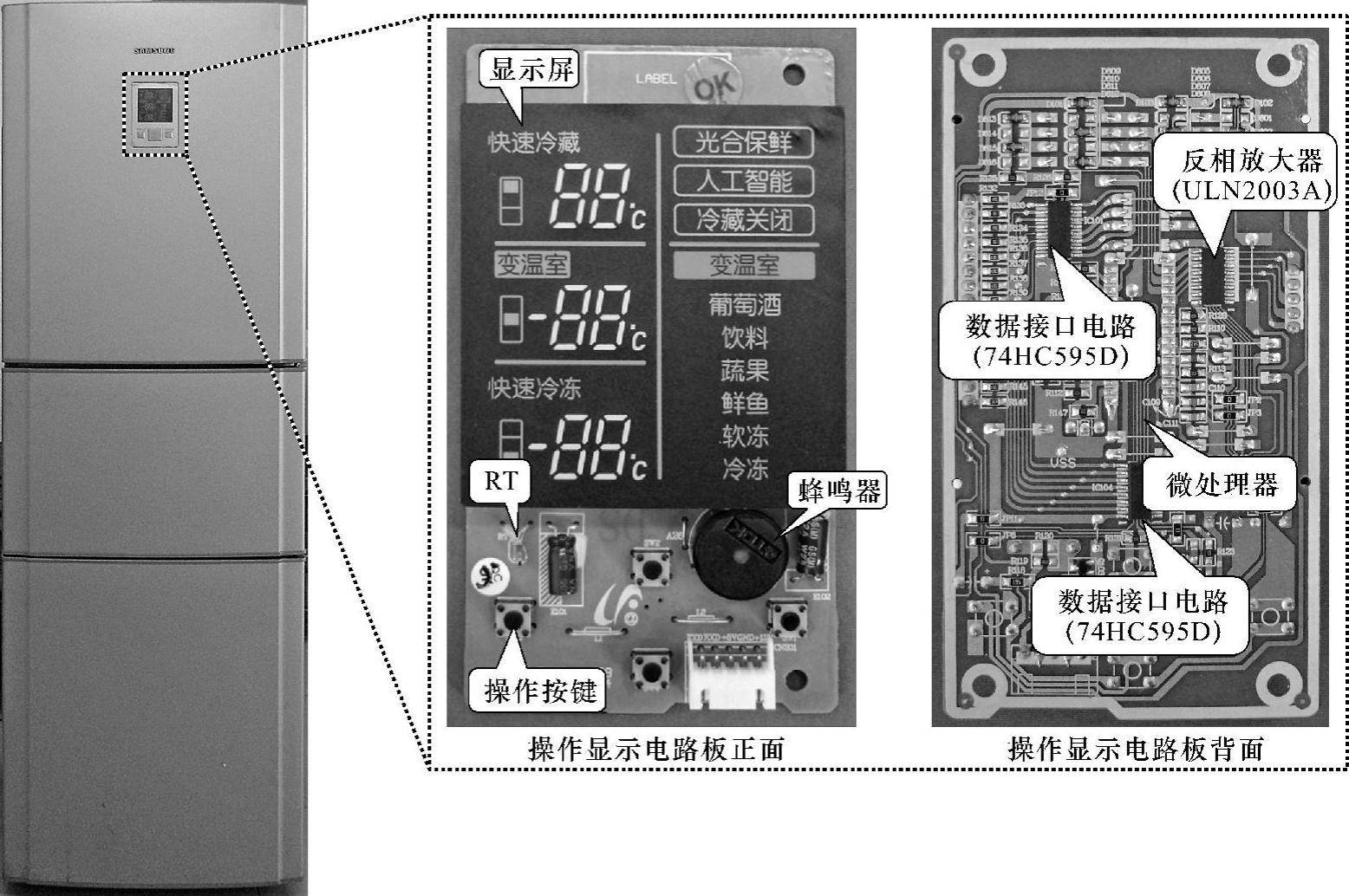

电冰箱的操作显示电路一般位于电冰箱的冷藏室门上，在使用电冰箱时，通过操作显示电路面板上的按键进行人工指令的输入，来控制电冰箱的工作状态，同时通过显示屏显示当前的工作状态，如图8-91所示为三星BCD－226型电冰箱的操作显示电路。
由图可知，三星BCD－226型电冰箱的操作显示电路主要是由操作按键、蜂鸣器、显示屏、微处理器、反相器（ULN2003A）以及数据接口电路（74HC595D）等组成的。
（1）操作按键
电冰箱的操作按键主要采用4个引脚的微动开关，在操作按键中4个引脚上有两个连接点，该电冰箱共有4个按键，分别用来进行间室选择、温度调节键以及功能选择控制，如图8-92所示。
（2）蜂鸣器

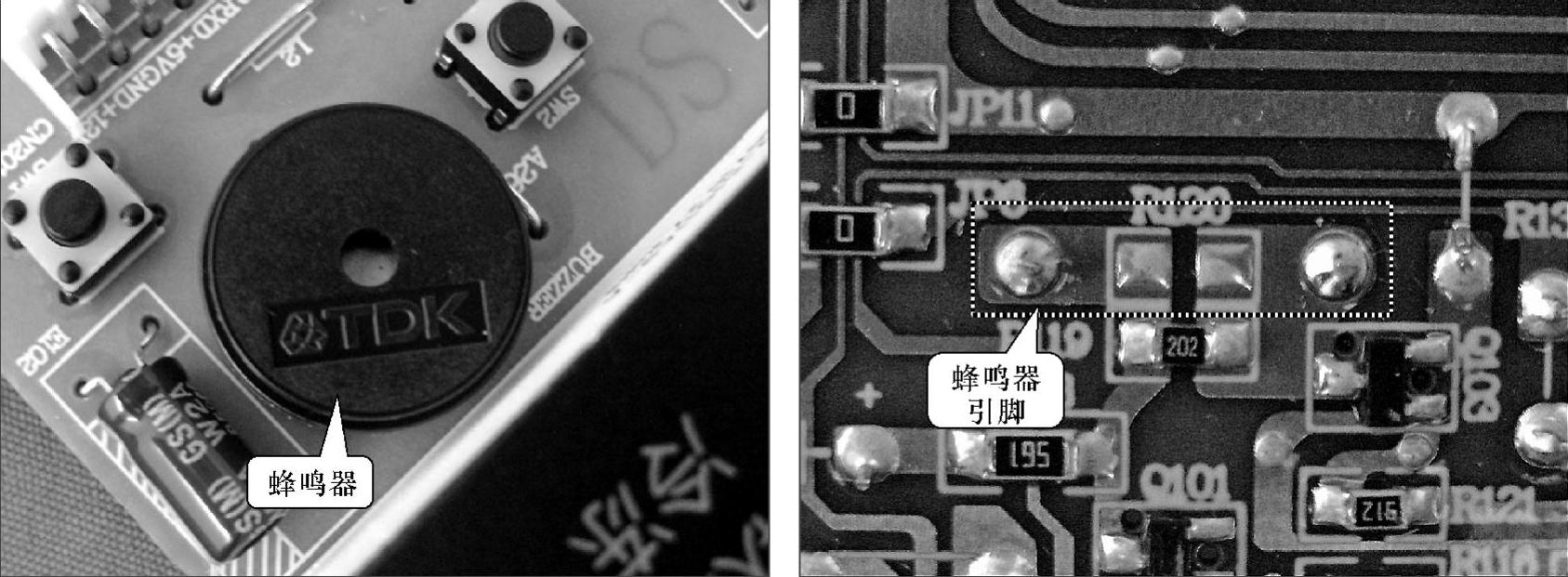

在电冰箱中蜂鸣器主要的功能是发出报警信号，用来提示电冰箱的工作状态，如图8-93所示。
（3）热敏电阻

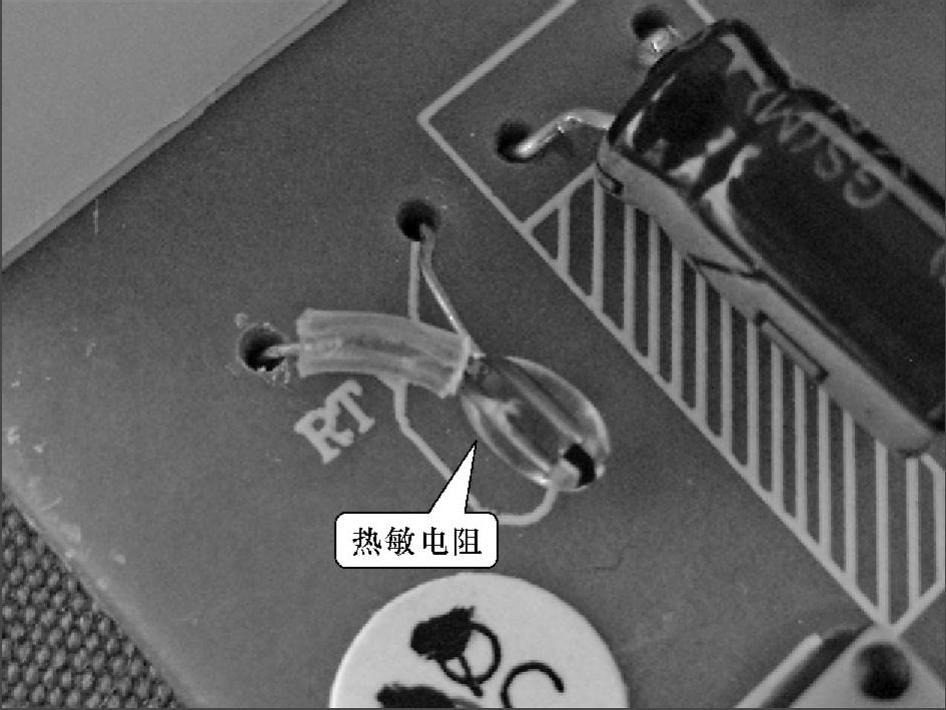

热敏电阻（RT）是用于检测环境温度的传感器，它将环境温度转换为电信号，为微处理器提供温度信息。如图8-94所示是热敏电阻的实物外形，图中示出了它的安装位置。
图8-91 三星BCD－226型电冰箱的操作显示电路
图8-92 操作按键的实物外形
图8-93 蜂鸣器的实物外形
图8-94 热敏电阻的实物外形
提示：
对于热敏电阻来说，如果当温度升高时所测得的阻值比正常温度下所测得阻值大，则表明该热敏电阻器为正温度系数热敏电阻器；如果当温度升高时所测得的阻值比正常温度下测得的阻值小，则表明该热敏电阻器为负温度系数热敏电阻器。
（4）显示屏

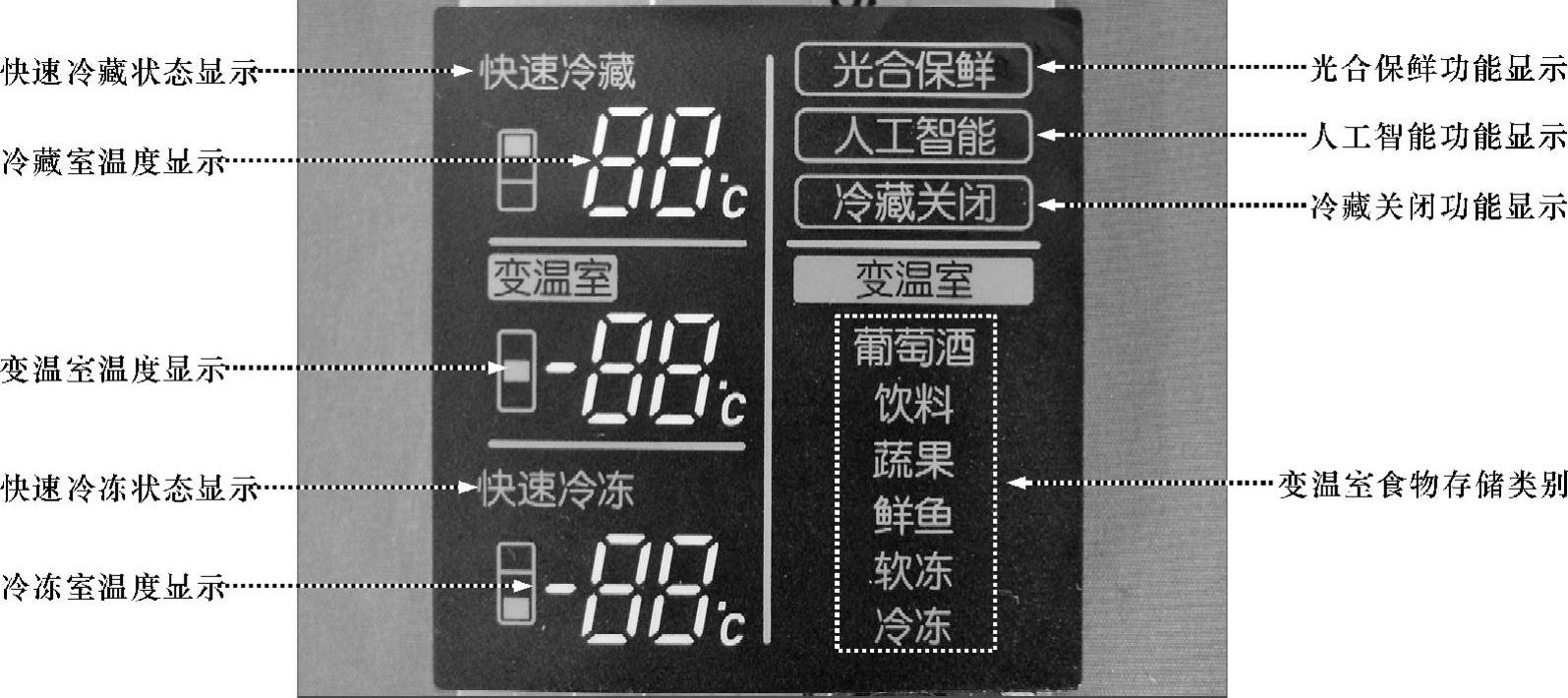

电冰箱中的显示屏主要是用来显示电冰箱当前的工作状态，如图8-95所示，根据显示区域的不同提示电冰箱运行的状态也是不同的。
链接：

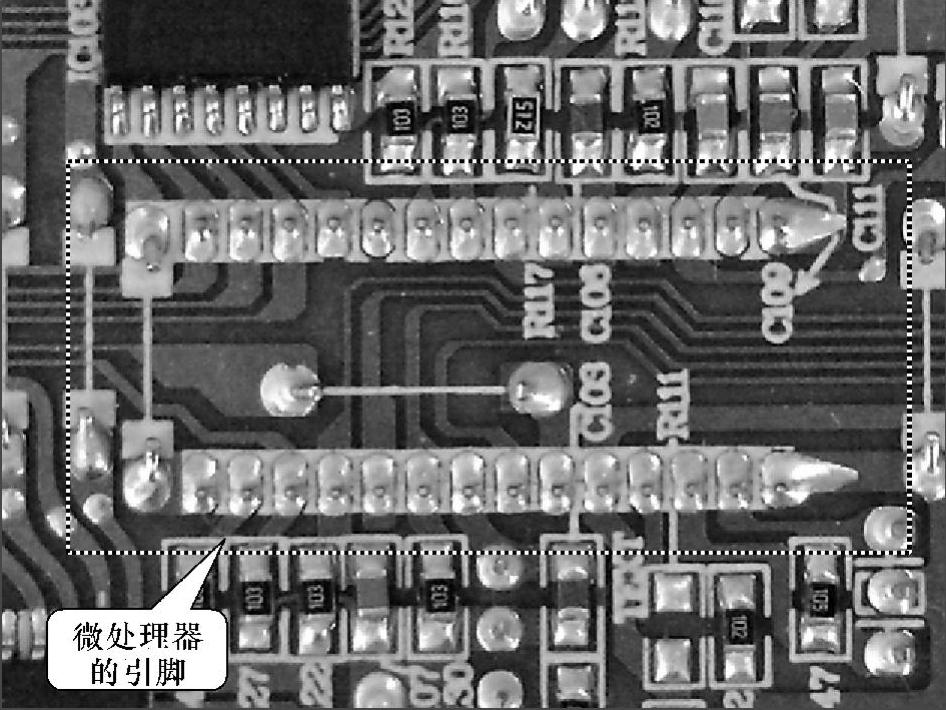

通常在显示屏下方安装有操作显示电路中的微处理器芯片，该类芯片一般较为隐蔽，不易找到其型号以及相关标识，只能看到其引脚焊点，如图8-96所示。
（5）反相放大器

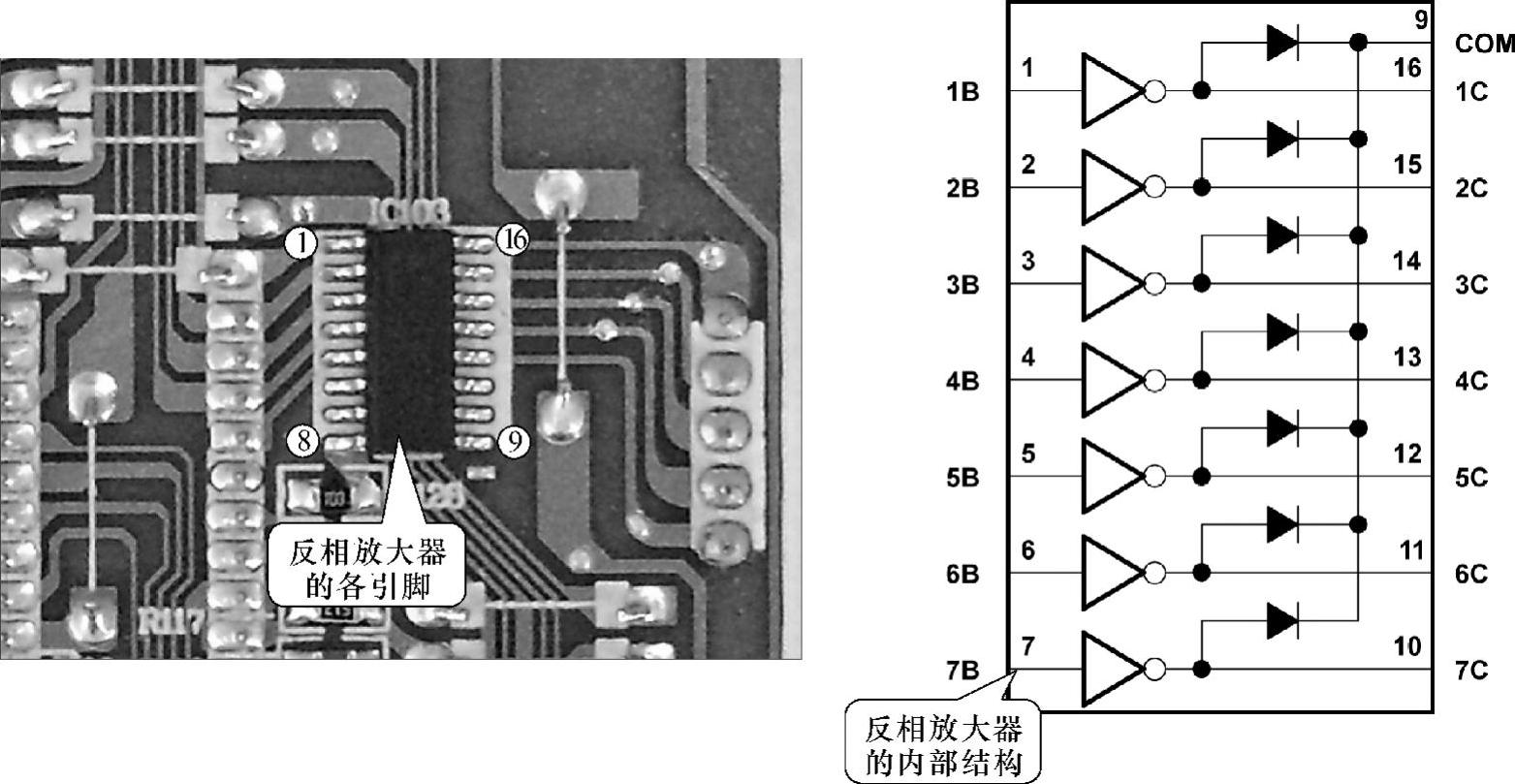

反相放大器用以放大微处理器输出的控制信号以便有足够的功率去驱动继电器或步进电动机（风扇电动机），在电冰箱的操作显示电路中常安装于电路板的背部，如图8-97所示为反相放大器（ULN2003A）的实物外形以及其内部结构。
图8-95 显示屏的实物外形(https://www.xing528.com)
图8-96 操作显示电路中的微处理器引脚
图8-97 反相放大器（ULN2003A）的实物外形及内部结构
通过图8-97可知，反相放大器（ULN2003A）的⑨脚为供电端、①～⑦脚为信号输入端、⑩～⑯脚为信号输出端。
（6）数据接口电路
该机的数据接口电路采用8位移位寄存器，它可将1位串行数据变为8位并行数据，经转换后可输出多路并行或串行数据。如图8-98所示为数据接口电路（移位寄存器）（74HC595D）的实物外形以及引脚功能。
图8-98 数据接口电路（移位寄存器）（74HC595D）的实物外形
提示：
数据接口电路（74HC595D）各引脚代表的含义如表8-5所示。
表8-5 数据接口电路（74HC595D）各引脚的含义
2.电冰箱操作显示电路的检修流程
若电冰箱的操作显示电路出现故障，通常表现为按键失灵、控制不正常、显示异常等现象，对操作显示电路进行检修时，应首先了解其信号流程和检修流程。
（1）操作显示电路的结构和工作原理
如图8-99所示是一种典型电冰箱（三星BCD－226）的电路组成框图。图中示出了各种信号的相互关联，其中操作显示电路是它的组成部分之一，它接收主控微处理器送来的显示信息和提示信息去驱动显示器显示工作状态，驱动蜂鸣器发出提示音。用户通过操作电路上的按键可以给电冰箱输入人工指令设置电冰箱的工作状态。操作显示微处理器接收人工指令后，经处理变成串行数据信号送到主控电路板中的主控微处理器，由主控制微处理器根据人工指令和内部程序，对风扇、压缩机、电磁阀等进行控制。
（2）操作显示电路的检修流程分析
下面以三星BCD－252NIVR型电冰箱的操作显示电路为例，具体介绍一下该部分的流程分析。
对于操作显示电路的检修，应根据其信号流程逐级进行检修，从而查找出故障线索，判定故障部件，如图8-100所示为三星BCD－252NIVR型电冰箱的操作显示电路的检修流程，由图可知，该电路主要是由微处理器IC101、数据接口电路IC301以及连接插件CN201等组成的。
①微处理器IC101的⑤脚为供电端，②脚和③脚外接有4MHz的晶体，正常情况下，只有供电以及晶体均正常的情况下，微处理器才可以进入正常的工作状态。检测时，应检测晶体的信号波形是否正常，若输出的信号波形不正常，则应对晶体本身进行检测；若输出的信号波形正常，则应接着对微处理器的输入和输出信号进行检测。
②由控制送来的信号经连接插件CN201的②脚输入，并通过微处理器的⑪脚送入其内部进行处理，检测时应在微处理器的⑪脚检测出输入的信号波形，若输入的信号波形不正常，则应对前级电路进行检测；若输入的信号波形正常，则应对微处理器的输出信号进行检测。
③经微处理器IC101处理后的控制信号由⑩脚输出，送往后级电路进行控制，检测时，若在工作条件满足、输入的信号波形正常的情况下，而无输出信号波形，则可能是微处理器IC101本身已经损坏；若输出的信号波形正常，则还应对数据接口电路的输入和输出信号波形进行检测。
④数据接口电路IC301的⑫脚主要是用来接收由微处理器IC101送来的串行数据信号，并由㉞～㊽脚输出并行数据。检测时，应能检测到输入的信号波形，若输入的信号正常，则应对输出的信号波形进行检测，在输入信号正常的情况下，若输出信号不正常，则表明数据接口电路IC301本身损坏。
图8-99 电冰箱和控制电路框图（三星BCD－226）
