钣金工程图的设计技巧与要点

创建前钣金工程图需要对展开的折弯注释进行必要的设置，这样能使得自动产生的折弯注释符合制图的需要。

Step1.启动UGNX8.5软件。

Step2.选择下拉菜单命令，系统弹出“用户默认设置”对话框。

Step3.在“用户默认设置”对话框中左侧节点列表中选择“制图”下的节点，在右侧单击选项卡，此时对话框如图8.2.1所示。

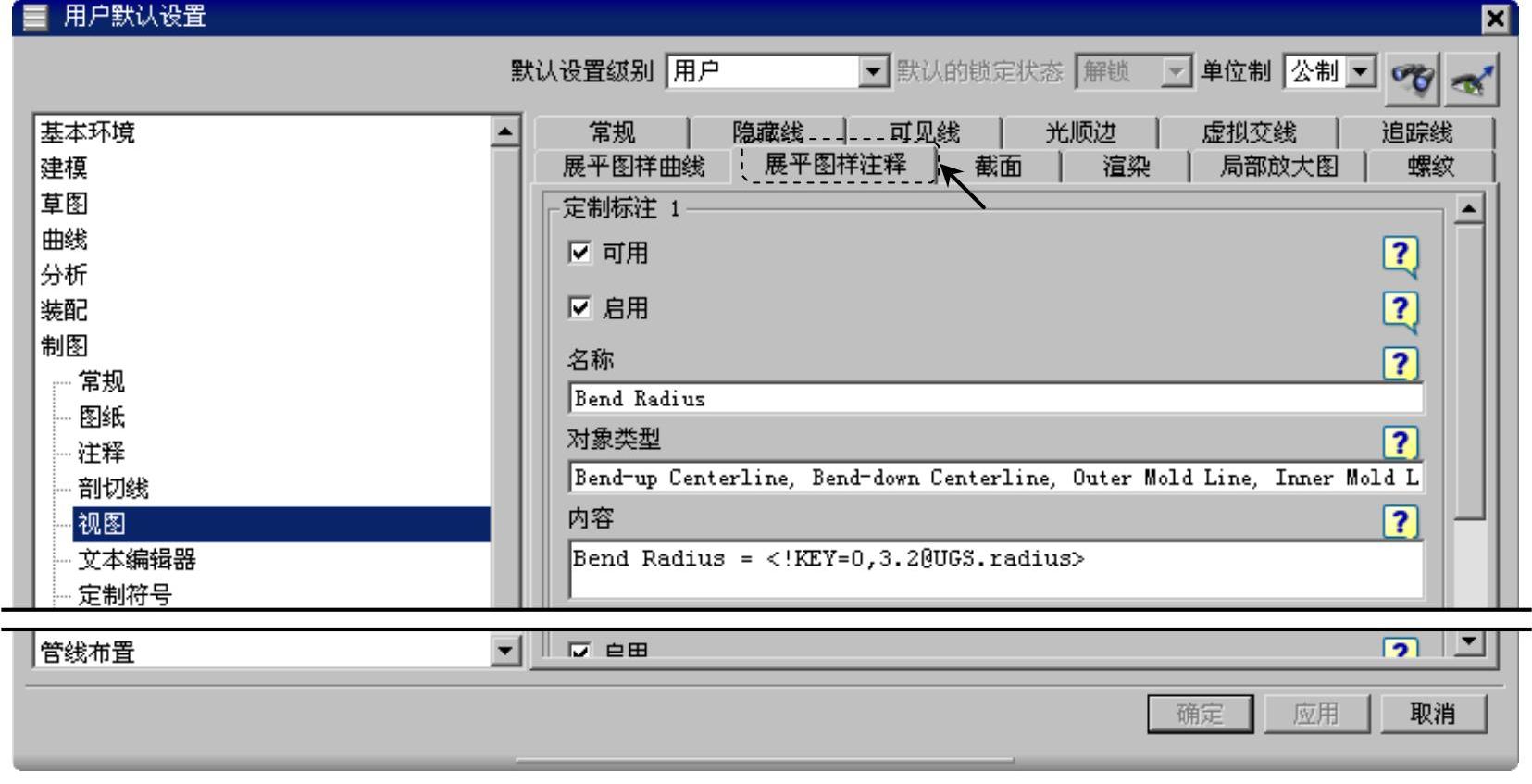

图8.2.1 “用户默认设置”对话框（一）

图8.2.1所示的“展平图样注释”选项卡中部分选项说明如下：

● 复选框：选中该复选框，表示在展平图样中该定制标注可以使用。

● 复选框：选中该复选框，表示在展平图样中启用该定制标注。

● 文本框：用于设置该标注的名称，一般建议采用英文字符。

● 文本框：用于设置该标注所对应的钣金标注元素的类型。

● 文本框：用于设置该标注的具体文本格式及内容。

Step4.在“用户默认设置”对话框中右侧的区域文本框中修改文本为“折弯半径=<!KEY=0,3.2@UGS.radius>”（这里只是将BendRadius替换为中文“折弯半径”，注意引号不要输入），其余参数保持不变。

说明：这里定制标注内容的格式是固定的，一般在“=”前面输入标注名称，后面输入“<!KEY=0,”固定的开头，后面的3.2表示数值的格式，这里3.2表示形如xxx.xx的3位整数加2位小数的形式，@后面的变量是UG的内部规定名称，分别对应钣金中的不同参数，每段标注内容均以“>”结束。(www.xing528.com)

Step5.在“用户默认设置”对话框中右侧的区域文本框中修改文本为“折弯角度=<!KEY=0,3.2@UGS.angle>”（这里只是将BendAngle替换为中文“折弯角度”，注意引号不要输入），其余参数保持不变。

Step6.在“用户默认设置”对话框中右侧的区域文本框中修改文本为“折弯方向=<!KEY=0,3.2@UGS.direction"上""下">”（这里只是将BendDirection、up和down分别替换为中文“折弯方向”、“上”和“下”，注意引号不要输入），其余参数保持不变。

Step7.在“用户默认设置”对话框中右侧的区域文本框中修改文本为“孔直径=<!KEY=0,3.2@UGS.diameter>”（这里只是将HoleDiameter替换为中文“孔直径”，注意引号不要输入），其余参数保持不变。

Step8.在“用户默认设置”对话框中右侧的区域文本框中修改文本为“榫接过渡距离=<!KEY=0,3.2@UGS.joggleRunout>”（这里只是将JoggleRunout替换为中文“榫接过渡距离”，注意引号不要输入），其余参数保持不变。

Step9.在“用户默认设置”对话框中右侧的区域文本框中修改文本为“榫接深度=<!KEY=0,3.2@UGS.joggleDepth>”（这里只是将JoggleDepth替换为中文“榫接深度”，注意引号不要输入），其余参数保持不变。

Step10.在“用户默认设置”对话框中右侧的区域文本框中修改文本为“刀具ID=<!KEY=0,3.2@UGS.joggleDepth>”（这里只是将ToolId替换为“刀具ID”，注意引号不要输入），其余参数保持不变。

Step11.在“用户默认设置”对话框中单击选项卡，此时对话框如图8.2.2所示。

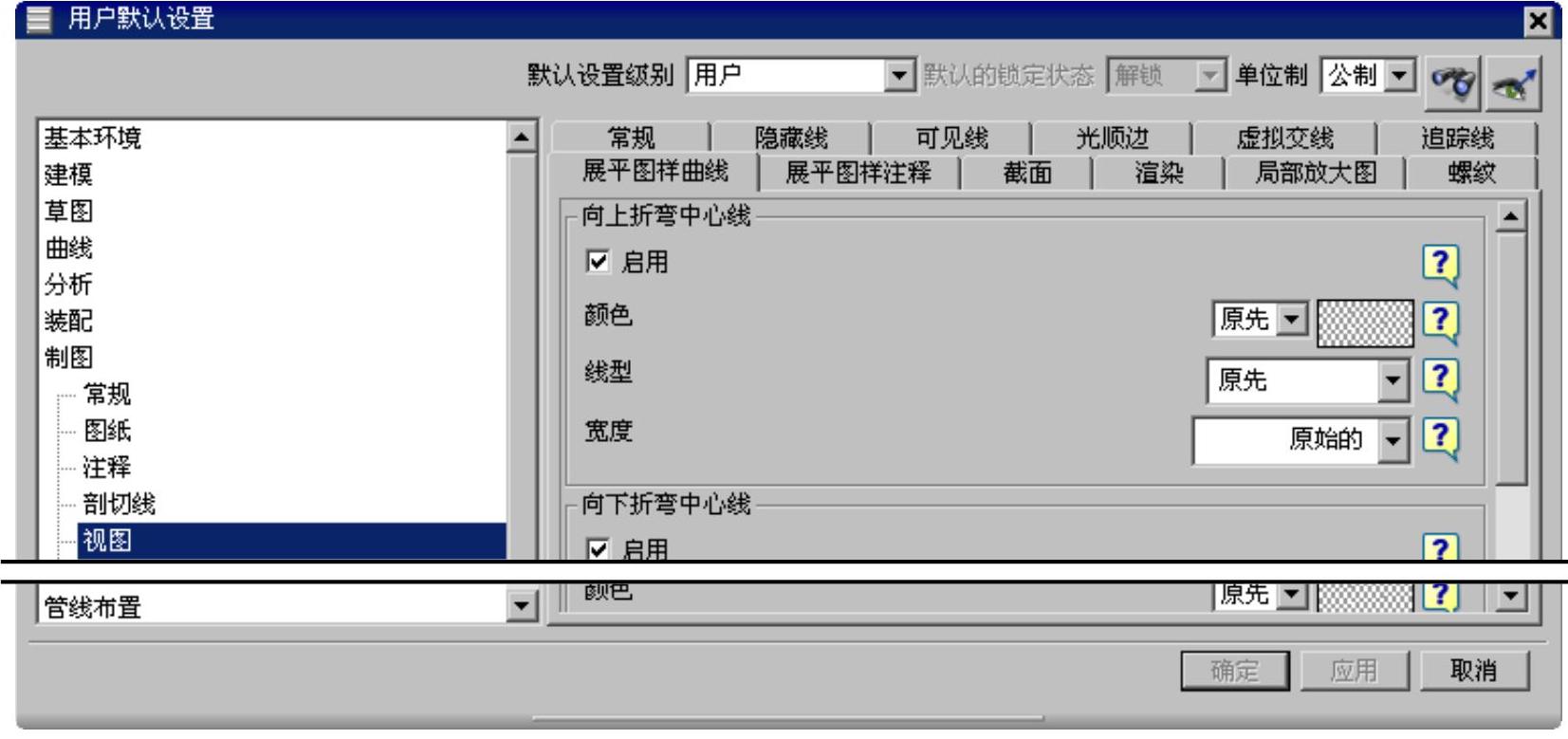

图8.2.2 “用户默认设置”对话框（二）

说明：此选项卡中主要设置钣金展平图样中各种类型曲线的颜色、线型、线宽等，用户可根据制图需要自行修改。

Step12.在“用户默认设置”对话框中单击按钮。

Step13.关闭UGNX8.5软件并重新启动，即可使新设置生效。
